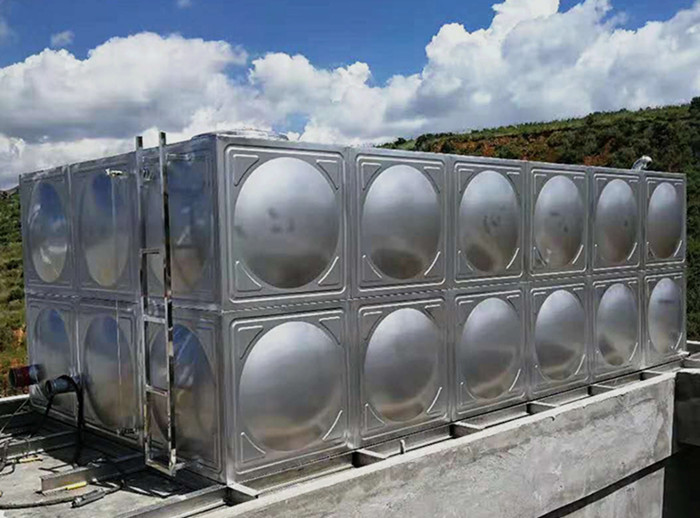

不銹鋼焊接式常壓水箱廣泛用于建筑給水的調(diào)節(jié)、貯存水箱、供熱水系統(tǒng)的熱水保溫貯存、凝結(jié)水箱。它解決了傳統(tǒng)水箱存在的制作、安裝困難、防腐效果差、使用壽命短、以及裝配式給水箱易滲漏、橡膠條易老化等缺陷。具有制造標(biāo)準(zhǔn)化程度高、制作靈活、不用起重設(shè)備、不污染水質(zhì)等優(yōu)點(diǎn)。
不銹鋼焊接式水箱的常見(jiàn)故障和處理方法
由于工業(yè)及生活用水中普遍含有氯離子（Cl-），金屬制的熱水容器總是常年處于80℃以下含Cl-水的腐蝕環(huán)境中，容易發(fā)生局部腐蝕而使其使用壽命受到限制。與均勻腐蝕（化學(xué)腐蝕）相比，局部腐蝕（電化學(xué)腐蝕）速度要快得多，危險(xiǎn)性也大得多，往往導(dǎo)致泄漏失效。 在含Cl-的水介質(zhì)之中，不銹鋼水箱易發(fā)生腐蝕的薄弱環(huán)節(jié)是焊接區(qū)，由于該區(qū)經(jīng)受過(guò)高溫加熱，組織及性能有劣化，抗腐蝕性能也降低。
不銹鋼水箱材質(zhì)一般為Cr不銹鋼，因材質(zhì)中不含鎳導(dǎo)致水箱焊接部位在使用過(guò)程中出現(xiàn)的腐蝕滲漏問(wèn)題較為常見(jiàn)。傳統(tǒng)的補(bǔ)焊的方法難度較大，受熱應(yīng)力影響或會(huì)造成更大的損壞；刷環(huán)氧類耐腐材料則由于表面的粘結(jié)力和膨脹系數(shù)等性能影響，或會(huì)出現(xiàn)龜裂、剝離等現(xiàn)象再次加重腐蝕。目前比較有效的方法多采用高分子復(fù)合材料，其中美嘉華系列應(yīng)用較為成熟。針對(duì)不同設(shè)備，不同的運(yùn)行狀態(tài)，不同腐蝕滲漏形式，采用相應(yīng)的技術(shù)產(chǎn)品，可快速、簡(jiǎn)單、有效保護(hù)設(shè)備，特別由于高分子復(fù)合材料所具有的抗化學(xué)腐蝕性能，粘結(jié)性能等綜合性能，避免了傳統(tǒng)補(bǔ)焊修復(fù)和傳統(tǒng)耐腐材料保護(hù)所帶來(lái)的不利影響，使修復(fù)后的設(shè)備壽命甚至超過(guò)新設(shè)備，從根本上解決腐蝕滲漏原因，幫助企業(yè)提高設(shè)備管理水平，降低維修維護(hù)成本，提高企業(yè)競(jìng)爭(zhēng)力。
操作步驟：
表面處理：先用角磨機(jī)清理漏水部位表面的水垢，然后用直角焊縫位置用電磨清理表面，用砂紙仔細(xì)清理表面露出金屬原色，再用無(wú)水乙醇徹底清理表面。
調(diào)和材料：將1321材料按照3:1的比例調(diào)和并攪拌均勻直到?jīng)]有色差。
涂抹材料： 將調(diào)好的1321材料重點(diǎn)刷涂保護(hù)焊縫部位，然后再用1321材料大面積防腐保護(hù)。
固化時(shí)間：24小時(shí)/24℃（材料溫度）。材料溫度每提升11℃，固化時(shí)間縮短一半，但提升溫度不得超出材料的承受溫度。
您現(xiàn)在的位置：網(wǎng)站首頁(yè) ? 新聞中心 ? 技術(shù)支持 ?
返回
魯公網(wǎng)安備 37142802000208號(hào)
